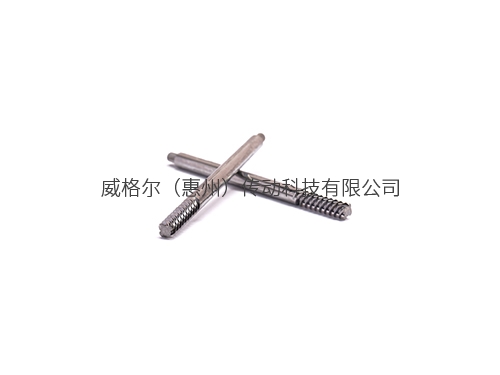

蜗杆加工核心是车削（含旋风铣）、铣削、磨削三类工艺，按精度、批量、硬度选型；典型流程为下料→锻造→粗车→热处理→精车 / 铣→磨削→检测。

​

下面小编给大家讲一讲蜗杆加工的质量检测方法有哪些？
一、基础几何尺寸检测
1. 外径、轴颈、总长
器具：游标卡尺、外径千分尺、百分尺
方法：多点测量圆柱外径、台阶轴径、整体长度，判定是否在公差范围内。
2. 齿顶圆、齿根圆直径
器具：外径千分尺、卡规
要点：避开齿槽，在齿顶 / 齿根回转面多点测量；大模数蜗杆配合样板比对。
3. 轴向齿距、导程（核心项）
简易检测（普通精度）
器具：钢直尺、游标卡尺
方法：测量多个齿距总长度，取平均值算单齿距；多头蜗杆分段测导程。
中等精度
器具：螺纹千分尺、齿距卡尺、偏摆检查仪
方法：沿蜗杆轴向逐齿测量齿距，检查齿距累积误差。
高精度
器具：万能测长仪、丝杠检查仪、蜗杆导程检查仪
适用：精密传动、淬硬磨削蜗杆，检测导程误差、导程累积误差。
4. 齿厚、法向齿厚
蜗杆常用法向齿厚作为验收指标：
器具：齿厚卡尺、公法线千分尺
方法：在蜗杆分度圆位置测量；多头、大导程蜗杆优先测法向齿厚，补偿导程角影响。
二、形位公差检测
1. 径向圆跳动、端面圆跳动
器具：偏摆检查仪、百分表、V 型块、顶尖座
方法：蜗杆两中心孔定位，百分表触头抵在齿顶圆 / 轴颈，缓慢转动工件，读取跳动值；重点检测装配基准与齿面跳动。
2. 圆柱度、直线度、同轴度
器具：百分表、刀口尺、平板、V 型架
适用：蜗杆轴各外圆、支撑轴颈，保证装配与运转平稳性。
3. 中心孔精度
中心孔是加工、检测基准，变形会导致全部检测失准：
器具：中心孔检具、涂色法、标准顶尖
方法：标准顶尖贴合中心孔，观察接触痕迹，判断圆度、锥度是否合格。
三、齿形与齿向检测
1. 齿形检测（齿廓）
样板比对法（车间常用）
器具：蜗杆齿形样板（分轴向样板、法向样板）
方法：样板贴合齿面，透光观察缝隙，判定齿形角、齿廓是否合格；适用于 ZA、ZN 普通蜗杆。
仪器检测（高精度）
器具：万能工具显微镜、渐开线检查仪、蜗杆齿形检查仪
适用：ZI 渐开线、ZK 锥面包络精密蜗杆，量化齿形误差、齿形角偏差。
2. 齿向 / 螺旋线检测
器具：工具显微镜、螺旋线检查仪
内容：检测螺旋角（导程角）偏差、齿向歪斜，防止啮合偏载。
四、表面质量与硬度检测
1. 表面粗糙度
简易：粗糙度对比样板，目视 / 手摸比对，适用于车削、铣削蜗杆。
精密：表面粗糙度仪，量化 Ra 值；磨削蜗杆、精密蜗杆必测。
2. 表面缺陷
目视 + 放大镜检查：裂纹、啃刀、毛刺、磕碰、烧蚀（磨削烧伤）、积屑瘤痕迹。
3. 硬度检测
按热处理要求选择：
调质 / 正火（低硬度）：布氏硬度计 (HB)
齿面淬火 / 高频淬火（高硬度）：洛氏硬度计 (HRC)
局部检测：便携式里氏硬度计，现场快速抽检。
五、综合啮合检测（整机性能）
用于成品最终验收，模拟实际工作状态：
单面啮合检查
器具：蜗杆蜗轮综合检查仪
检测：传动平稳性、转角误差、综合跳动，反映整体啮合精度。
涂色接触斑点试验（最常用）
方法：蜗杆、配对蜗轮啮合面涂一层薄红丹粉 / 蓝油，手动正反转运转。
判定：合格接触斑应位于齿面中部，面积、位置符合图纸要求；斑点偏上 / 偏下、偏左 / 偏右，说明齿形、导程角、装配存在问题。
空载运转测试
装配后空载运转，检查有无异响、卡滞、发热、抖动。
