分解影响塑料齿轮传动精度主要因素


塑料齿轮作为组成机械工具的重要零部件,其传动精度对自动化应用的准确性有关键性影响,下面为您详细分析塑料齿轮传动误差产生的相关原因及影响因素。

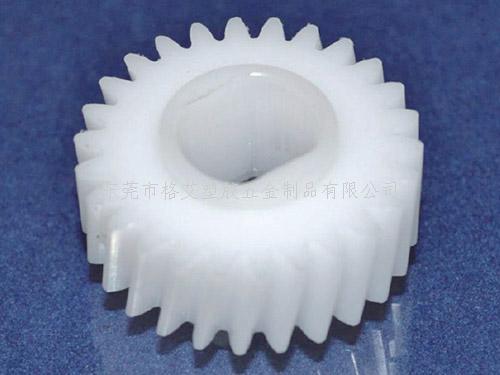

塑料齿轮

影响齿轮传动精度的主要因素包括:齿轮的加工精度,齿轮的精度等级,齿轮副的侧隙要求及齿轮副的接触斑点要求。
齿轮的径向误差一般可通过测量齿圈径向跳动△Fr反映出来。切齿时产生齿轮径向误差的主要原因如下:
①调整夹具时,心轴和机床工作台回转中心不重合。
②齿坯基准孔与心轴间有间隙,装夹时偏向一边。
③基准端面定位不好,夹紧后内孔相对工作台回转中心产生偏心。
塑料齿轮的切向误差齿轮的切向误差是指滚齿时,实际齿廓相对理论位置沿圆周方向(切向)发生位移,当齿轮出现切向位移时,可通过测量公法线长度变动公差△Fw来反映。
切齿时产生齿轮切向误差的主要原因是传动链的传动误差造成的,在分齿传动链的各传动元件中,对传动误差影响蕞大的是工作台下的分度蜗轮。
分度蜗轮在制造和安装中与工作台回转中心不重合(运动偏心),使工作台回转中发生转角误差,并复映给齿轮。
其次,影响传动误差的另一重要因素是分齿挂轮的制造和安装误差,这些误差也以较大的比例传递到工作台上。
